18新利最新登入IDE控制器的工作原理

由:杰夫泰森
集成驱动电路接口连接电脑的硬盘。”width=
集成驱动电路接口连接电脑的硬盘。
2008 18新利最新登入HowStuffWorks.com

不管你做什么,你的电脑,存储系统的一个重要组成部分。事实上,大多数个人电脑下面有一个或多个存储设备:

通常,这些设备通过一个连接到电脑集成驱动电路(IDE)接口。从本质上讲,IDE接口是一个标准的方式存储设备连接到一台电脑。IDE并不是真正的技术接口标准的名称。原来的名称,在附件(ATA)表示,最初为IBM开发的计算机接口。在这篇文章中,您将了解的进化IDE / ATA,梢出是什么和什么“奴隶”,“主”是指在IDE。

广告

IDE进化

IDE接口的诞生使得这样的控制器结合硬盘。”width=
IDE接口的诞生使得这样的控制器结合硬盘。

IDE创建作为一种标准化的使用在计算机硬盘驱动器。背后的基本概念IDE硬盘驱动器和控制器应结合。控制器是一个小电路板和芯片提供指导如何硬盘存储和访问数据。18新利最新登入大多数控制器还包括一些内存作为一个缓冲提高硬盘的性能。

在IDE之前,控制器和硬盘经常分离和专有的。换句话说,一个控制器从一个制造商可能不使用硬盘从另一个制造商。控制器和硬盘之间的距离可能导致信号质量差,影响性能。显然,这对计算机用户造成很多挫折。

广告

IBM推出了1984年在计算机与几个关键的创新。

  • 添加卡的插槽在计算机使用的新版本工业标准体系结构(ISA)总线。16个新的总线能够传送信息18luck手机登录一次,而原始的ISA总线上的8位。
  • IBM还提供了一个硬盘,使用了一种新的结合驱动/控制器。带状电缆从驱动器/控制器组合跑到一个ISA卡连接到电脑,生在附件(ATA)接口。

1986年,康柏推出在386年他们Deskpro IDE驱动器。这个驱动器/控制器组合是基于由IBM开发的ATA标准。不久,其他厂商开始提供IDE驱动器。IDE成为术语,覆盖整个范围的集成驱动/控制设备。因为几乎所有的IDE驱动器ATA-based,这两个术语可以互换。

广告

控制器、驱动器、主机适配器

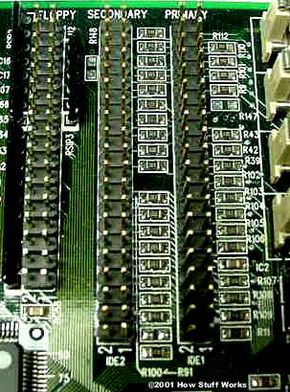

主要和次要的特写IDE接口主板”width=
主要和次要的特写IDE接口 在主板上

大多数主板有一个IDE接口。这个接口通常被称为一个IDE控制器,这是不正确的。接口实际上是一个主机适配器,也就是说,它提供了一种方法来将一个完整的设备连接到计算机(主机)。实际的控制器电路板连接到硬盘。这就是叫做集成驱动电路的原因首先!

虽然最初开发用于连接硬盘IDE接口,它已经演变成通用接口连接内部软盘驱动器,光盘驱动器,甚至一些磁带备份驱动器。虽然它是非常受欢迎的内部驱动器,IDE很少用于连接外部设备。

广告

有几种不同的ATA,每一个添加之前的标准和保持向后兼容性。

这些标准包括:

ATA-1——最初的规范,康柏Deskpro中386。它制定了使用主/从配置。ATA-1是基于标准ISA 96插头连接器的一个子集,使用40或44针连接器和电缆。44-pin版本,额外四针用于供电驱动,没有一个单独的电源连接器。此外,ATA-1时机提供信号直接内存访问(DMA)和编程的输入/输出(PIO)功能。直接存储器存取意味着开车将信息直接发送到内存,18luck手机登录PIO意味着计算机的中央处理单元(CPU)管理信息传递。18luck手机登录ATA-1俗称IDE。

ATA-2——在完全实现DMA开始ATA-2版本。标准DMA传输速率增加从4.16 mb每秒(MBps) ATA-1多达16.67 MBps。ATA-2提供电源管理,PCMCIA卡支持和可移动的设备支持。ATA-2通常被称为艾德(IDE)增强,ATA-2快ATA或快。支持的总硬盘大小增加到137.4 gb。ATA-2提供标准的翻译方法汽缸部门(CHS)硬盘8.4 gb大小。CHS是系统如18新利最新登入何确定硬盘数据的位置。大差异的原因总硬盘大小和CHS硬盘支持是因为使用的钻头尺寸基本输入/输出系统(BIOSCHS)。CHS有固定长度的每一部分地址:

  • 汽缸= 10位,1024年
  • 头= 8位,256年
  • 部门= 6-bit,63 *

您将注意到,部门的数量是63而不是64。这是因为一个部门不能从0开始。每个部门拥有512字节。如果你用1024 x 256 x 63 x 512,你会得到8455716864个字节或大约8.4 gb。新的BIOS版本增加了CHS的钻头尺寸,支持137.4 g。ATA-3——与自我监控分析和报告的技术(智能),IDE驱动器更可靠。ATA-3还添加了密码保护访问驱动器,提供一个有价值的安全特性。

ATA-4——也许最大的两个在这个版本添加到标准超DMA的支持和集成在附件程序接口这句话意思是说:()标准。ATAPI提供一个公共接口cd - rom驱动器,磁带备份驱动器和其他可移动存储设备。这句话意思是说:ATA-4之前,是一个完全独立的标准。这句话意思是说:包含,ATA-4立即改善ATA的可移动媒体支持。超DMA的DMA传输速率增加ATA-2 33.33 MBps的16.67 MBps。除了现有的电缆,使用40针和40导体(电线),这个版本引入了一个有80个导体的电缆。其他40导体地面电线标准40导体之间的点缀来改善信号质量。ATA-4也被称为超DMA,超低ATA和超ATA / 33。

ATA-5——ATA-5的重大更新汽车检测使用的电缆:40-conductor或80 -导体的版本。超DMA增加到66.67 MB /秒80 -芯电缆的使用。ATA-5也被称为超ATA / 66。

广告

电缆的关键

在IDE电缆连接器”width=
在IDE电缆连接器

IDE设备使用带状电缆连接到对方。带状电缆的导线平砌相邻而不是集中或一捆包在一起。带状电缆IDE 40或80线。有一个连接器两端的电缆和另一个大约三分之二的主板连接器的距离。这个电缆不能超过18英寸(46厘米)的总长度(12英寸从第一到第二连接器,和6英寸从第二到第三)保持信号完整性。三个连接器通常是不同的颜色和附加到特定的项目:

  • 蓝色的连接器连接到主板上。
  • 黑色的连接器连接到主()驱动器。
  • 灰色的连接器连接到二级(奴隶)驱动器。

沿着电缆的一端是一个条纹。这条纹告诉你线这边每个连接器的连接销1。线20没有连接到任何东西。事实上,在那个位置没有销。这个位置是用来确保电缆连接到驱动器在正确的位置。制造商确保电缆的另一种方式是不逆转是通过使用一个电缆的关键。电缆主要是一个小塑料广场之上的带状电缆连接器符合设备的连接器的缺口。这允许电缆连接在只有一个位置。

广告

密码和描述

  1. 重置
  2. 地面
  3. 数据位7
  4. 数据位8
  5. 数据位6
  6. 数据位9
  7. 数据位5
  8. 数据位10
  9. 数据位4
  10. 数据位11
  11. 数据位3
  12. 数据位12
  13. 数据位2
  14. 数据位13
  15. 数据位1
  16. 数据位14
  17. 数据位0
  18. 数据位15
  19. 地面
  20. 电缆键(销失踪)
  21. DRQ 3
  22. 地面
  23. 较低
  24. 地面
  25. ior
  26. 地面
  27. I / O通道准备好了
  28. SPSYNC:电缆选择
  29. 达克3
  30. 地面
  31. RQ 14
  32. 国际石油公司16
  33. 地址位1
  34. -PDIAG
  35. 地址位0
  36. 地址位2
  37. -CS1FX
  38. -CS3FX
  39. - da / SP
  40. 地面
  41. + 5伏特(逻辑)(可选)
  42. + 5伏特(电动机)(可选)
  43. 地面(可选)
  44. 类型(可选)

注意,最后四针只有所使用的设备,需要通过带状电缆。这类设备通常是硬盘太小(例如,2.5英寸)需要一个单独的电源。

广告

主人和奴隶

一个IDE接口可以支持两个设备。大多数主板都有双重IDE接口(中小学)四个IDE设备。因为控制器集成了驱动,没有整体控制器来决定哪些设备是目前与计算机交流。这并不是一个问题,只要每个设备是在一个单独的界面,但添加第二个驱动器的支持在同一电缆的聪明才智。

允许两个驱动器在同一电缆上,IDE使用一个特殊的配置奴隶。这种配置允许驱动控制器告诉另一个开车的时候可以传输数据或从计算机。情况是奴隶驱动器发出请求到主驱动器,检查它目前与计算机交流。如果空闲的主传动,它告诉奴隶继续开车。如果主驱动器与计算机通信,它告诉奴隶驾驶等,然后通知当它可以继续。

广告

电脑决定如果有第二个(奴隶)驱动器连接通过使用销39连接器。销39带有特殊的信号驱动主动/奴隶(DASP),检查一个奴隶存在。

尽管它将工作在任何位置,建议主驱动器连接到连接器是最后的IDE带状电缆。然后,一个跳投的旁边的驱动IDE连接器必须设置在正确的位置来识别驱动主驱动器。奴隶驾车必须有主跳移除或特殊奴隶跳线设置,这取决于驱动器。同时,奴隶驱动器连接到连接器在IDE带状电缆的中间。每个驱动控制器板看着跳线设置,以确定这是一个奴隶或大师。这告诉他们如何执行。18新利最新登入每个驱动器能够奴隶或主人从制造商当你收到它。如果只有一个驱动安装,它应该是主驱动器。

多一个选项称为驱动特性电缆选择(CS)。使用正确的类型的IDE带状电缆,这些驱动器可以自动配置为主人或奴隶。CS是这样运作的:一个跨接在每个驱动器设置为c选项。电缆本身就像一个正常的IDE电缆除了一个区别——销28只连接到主驱动连接器。启动您的计算机时,IDE接口发送一个信号沿着线销28。只有驱动连接到主连接器接收信号。驱动然后本身需要配置主驱动器。既然其他驱动器没有收到信号,它默认为奴隶模式。

有关更多信息,请查18luck手机登录看下一个页面上的链接。

广告

经常回答问题

18新利最新登入IDE控制器PC主板能支持多少?
大多数PC主板支持两个IDE控制器。
IDE控制器是什么?
IDE控制器是一种装置,用于将IDE设备连接到计算机系统。IDE设备包括硬盘、光盘驱动器,软盘驱动器。IDE控制器允许将这些设备连接到计算机系统通过一个接口。
